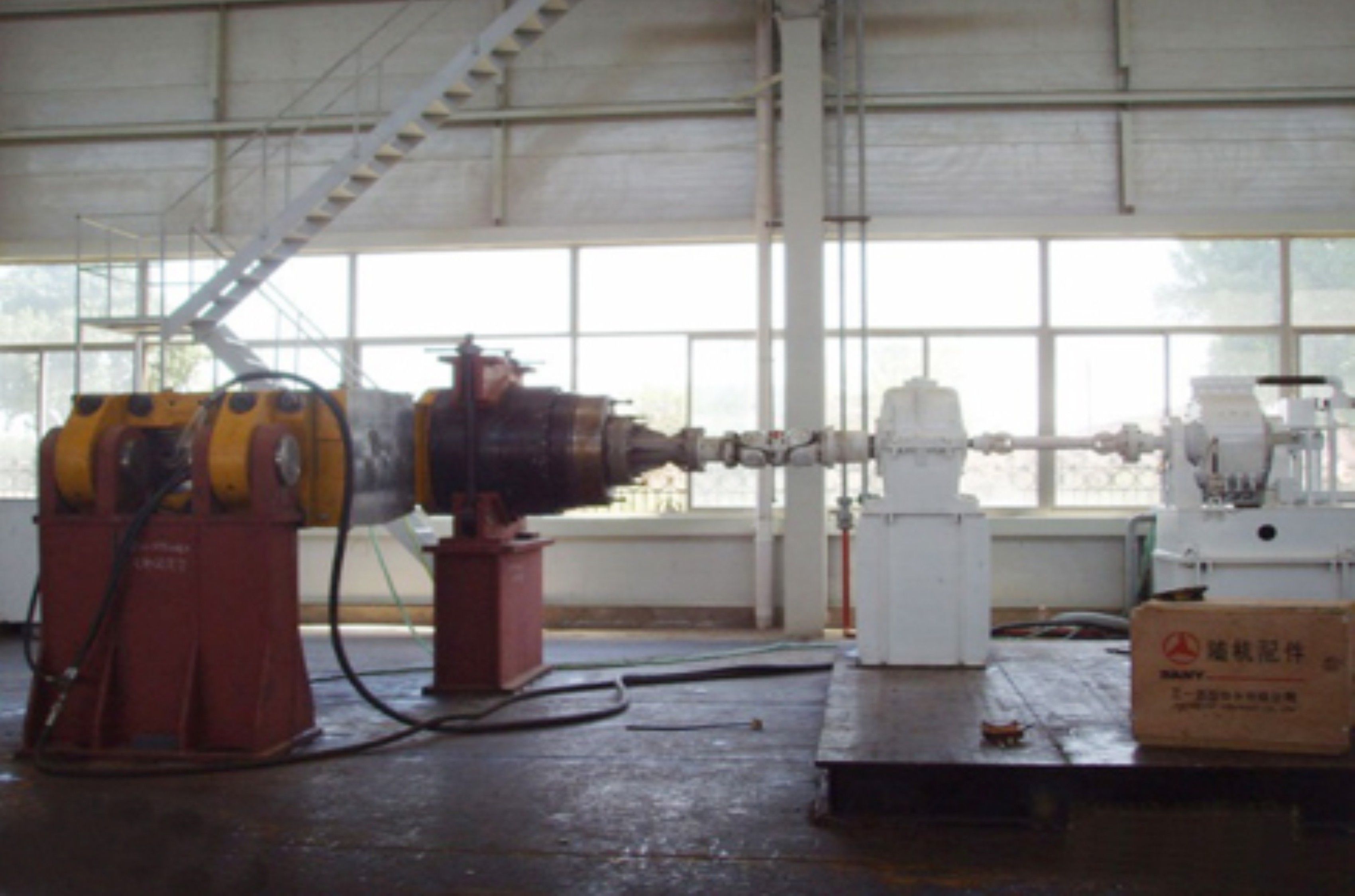

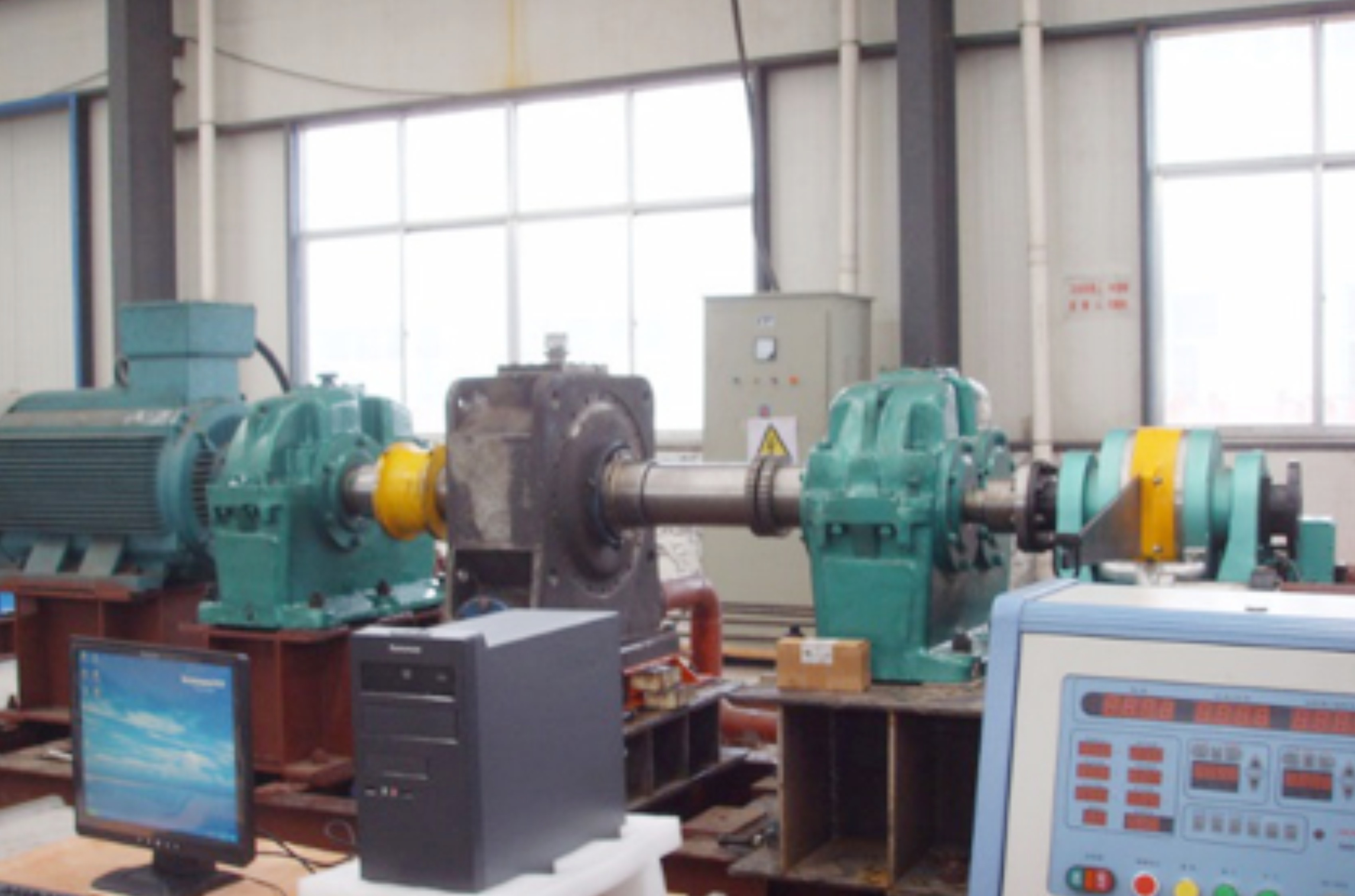

1）電力測功機傳動系統

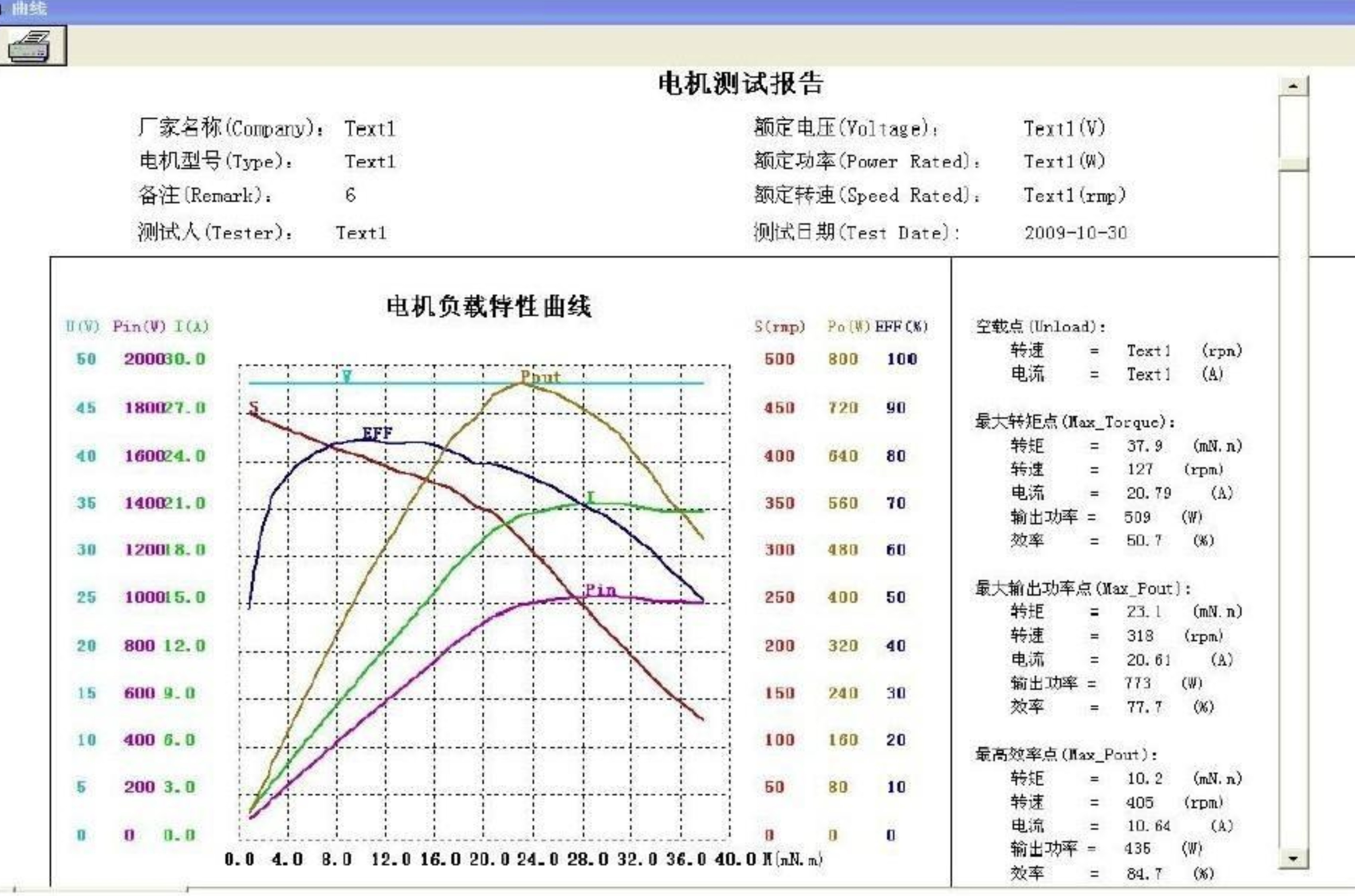

       測功機（動力系統試驗裝備）包括測功機主機、測控系統及發動機臺架配套系統。其中測功機主機采用交流變頻回饋加載，加載能量通過交流負載發電機回饋電網；扭矩、轉速通過扭矩傳感器直接測量；電量綜合測量?jī)x表檢測電流、電壓、頻率、功率因數等；計算機自動檢測、顯示并完成數據處理、報表及各種曲線。

       直接轉矩控制，把轉矩直接作為被控量，既直接又簡化，控制結構簡單、控制信號處理的物理概念明確、系統的轉矩響應迅速且無超調，是一種具有高靜、動態性能的交流調速控制方式。變頻器為一臺四象限運行的變頻器，能夠?qū)㈦娔芩突仉娋W(wǎng)。

2）電力測功機控制系統

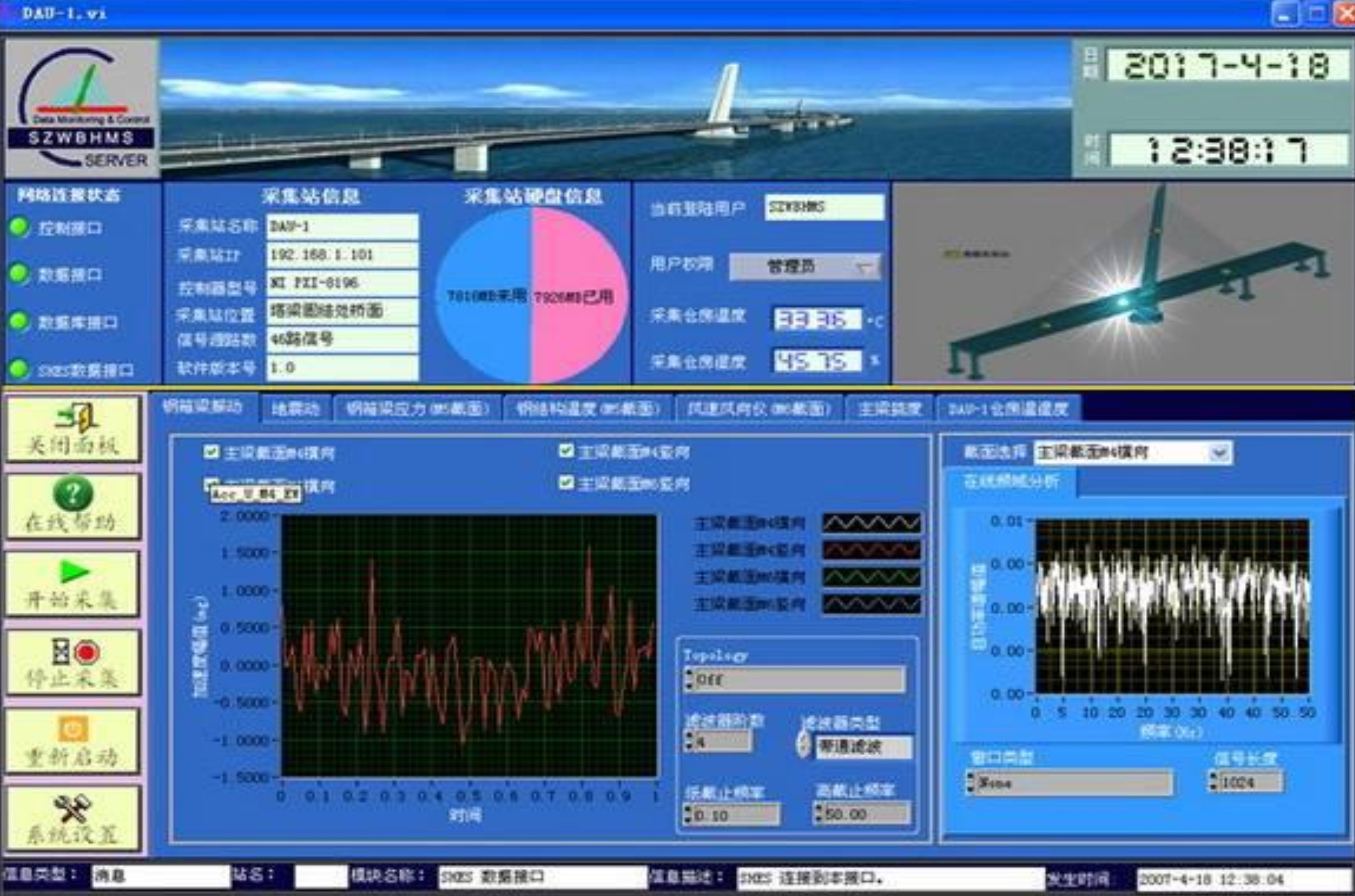

       可采用NI軟硬件控制系統，也可采用定制的嵌入式系統與上位機軟件來實現控制及電量測量功能，可靈活適配多家傳動系統。動態響應時間：<5ms，轉速控制精度：±2r/min，扭矩控制精度：±0.2%FSR。

      具有動態響應快，可雙向加載、瞬時加載、切換加載反拖、節能且保護特性齊全的特性。
